उत्पाद विवरण:
|
| नाम: | फ्लेक्सो प्रिंटर स्लॉटर डाई कटर मशीन | अधिकतम बोर्ड आकार: | 1425/250 |
|---|---|---|---|
| प्रयोग: | नालीदार पेपरबोर्ड प्रिंटिंग | डिजाइन गति: | 180 पीसी / मिनट |
| प्रकार: | ऑटोमैटिक कार्टन बॉक्स प्रिंटिंग मशीन | बिक्री के बाद सेवा प्रदान की जाती है: | ऑनलाइन सहायता |
| आवेदन: | कार्टन बॉक्स बनाने की मशीन, मशीनरी और हार्डवेयर | वोल्टेज: | 220V/380V/415V/440V |
| वारंटी: | 1 वर्ष | प्रमाणन: | CE ISO SGS |
| रंग: | ग्राहक का अनुरोध |

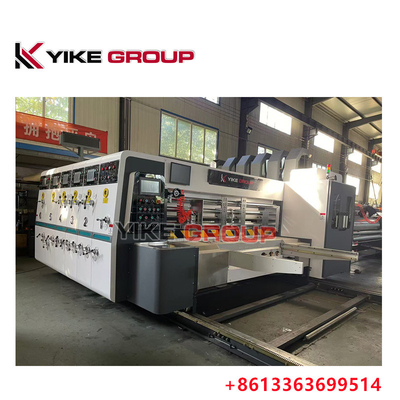

अधिकतम मुद्रण आकार 1450X2500 स्वचालित लीड एज Flexo 3 रंग Slotter Diecutter मशीन
पूरी मशीन की संरचना और प्रदर्शन विशेषताएं
1कंप्यूटर प्रत्येक प्रिंटिंग यूनिट और स्लॉटिंग और डाई-कटिंग चरण समायोजन को नियंत्रित करता है, जो संचालित करने के लिए सुविधाजनक और विश्वसनीय है।
2सभी ट्रांसमिशन रोलर्स उच्च गुणवत्ता वाले स्टील, हार्ड क्रोम लेपित और सतह ग्राउंड से बने होते हैं।
3ट्रांसमिशन गियर उच्च गुणवत्ता वाले मिश्र धातु इस्पात, ग्राउंड गियर प्रसंस्करण, उच्च शक्ति, पहनने के प्रतिरोध और स्थिर संचालन से बने उच्च परिशुद्धता हेलिकल गियर ट्रांसमिशन को अपनाता है।
4. पूरी मशीन के प्रत्येक समूह को विद्युत रूप से अलग किया जाता है, वायवीय रूप से लॉक किया जाता है, और वायवीय रूप से लॉक किया जाता है। ऑपरेटर की सुरक्षा सुनिश्चित करने के लिए चलने के दौरान घंटी अलार्म जारी रहता है।
5उपकरण के चालू होने और बंद होने पर अलग-अलग घंटी बजती है।
मुख्य तकनीकी मापदंड
| मॉडल | YK-1425 |
| प्लेट रोलर व्यासः प्लेट मोटाई सहित7.2mm | φ480 |
| प्लेट रोलर की लंबाईः मिमी | 2500 |
| डिजाइन गतिःपीसी/मिनट | 180 |
| काम करने की गति:पीसी/मिनट | 150 |
| अधिकतम मुद्रण आकारः मिमी | 1450×2500 |
| अधिकतम बोर्ड आकारः मिमी | 1450×2600 |
| लघु कागज आकारः मिमी | 350×650 |
| कार्डबोर्ड की मोटाईः मिमी | 2- 11 |
| वॉलबोर्ड की मोटाईः मिमी | 50 |
| शक्ति: केडब्ल्यू | 18.5 |

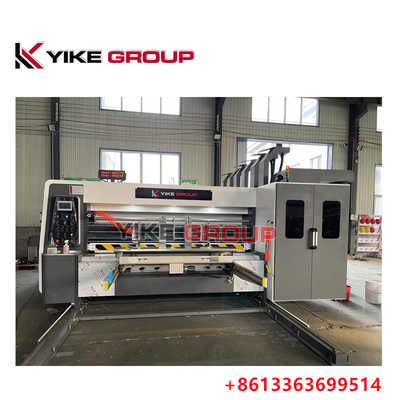

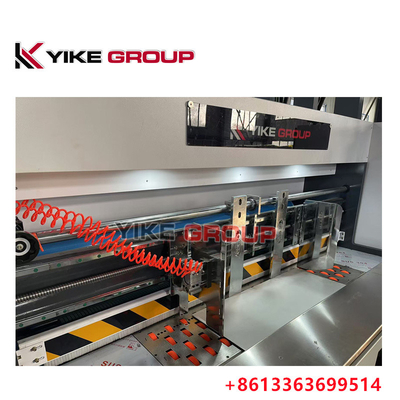

कागज खिला इकाई (लीडकिनारा खिला)
1) मुख्य नियंत्रण कक्ष को टच स्क्रीन और नियंत्रण बटन द्वारा नियंत्रित किया जाता है, जो सुविधाजनक और विश्वसनीय है।
2) ऑपरेटरों और मुख्य मशीन की सुरक्षा सुनिश्चित करने के लिए मुख्य मशीन को दोहरे बटनों से चालू किया जाता है।
3) कागज को लगातार या बारी-बारी से (काउंटर के साथ) खिलाया जा सकता है (आवश्यकता के अनुसार कागज को बारी-बारी से खिलाया जा सकता है) ।
4) कागज खिला गिनती सेटिंग, उत्पादन मात्रा प्रदर्शित करता है।
5) बाएं और दाएं बैफल की स्थिति को दूरी को स्थानांतरित करने के लिए यांत्रिक और विद्युत रूप से नियंत्रित किया जाता है।
6) अंतर को समायोजित करने के लिए फ्रंट बैफल को मैन्युअल और सिंक्रोनस रूप से समायोजित किया जाता है।
7) चार अक्ष के सामने के किनारे पर 7.5 किलोवाट के पंखे से कागज खिलाया जाता है, ताकि कागज को सुचारू रूप से खिलाया जा सके।
मुद्रण इकाई
मुद्रण प्लेट रोलर
1) प्रिंटिंग प्लेट रोलर का बाहरी व्यास प्लेट मोटाई सहित 480 मिमी है
2) प्रिंटिंग रोलर उच्च गुणवत्ता वाले मोटी दीवार वाले निर्बाध स्टील पाइप से बना है, और सतह को बारीकी से पीसकर हार्ड क्रोम किया गया है।
3) संतुलन सुधार, स्थिर संचालन।
4) रील को प्लेट पर लटका दिया जाता है, और एकल-पक्षीय तालाबंदी लटकने वाली प्लेट के संरेखण को सटीक, सुविधाजनक और तेज़ बनाती है।
5) पूर्ण प्लेट लटकने वाली खाई 10 मिमी लटकने वाली प्लेट स्ट्रिप्स के लिए उपयुक्त है।
6) प्रिंटिंग प्लेट को लोड और अनलोड करते समय, आगे और पीछे घूमने के लिए फुट स्विच को विद्युत रूप से नियंत्रित किया जाता है, जो सुविधाजनक और लचीला है।
2इम्बोसिंग रोलर
1) इम्बोसिंग रोलर का बाहरी व्यास φ155.4 मिमी है।
2) मोटी दीवारों वाला निर्बाध स्टील पाइप, बारीक पीसकर सतह, कठोर क्रोम लेपित।
3) संतुलन सुधार, सुचारू संचालन।
4) दबाव रोलर समायोजन टरबाइन बॉक्स के अंतराल के लिए एक स्व-लॉकिंग संरचना को अपनाता है, और समायोजन सीमा 0-11 मिमी है।
3कागज की खुराक
1) इम्बोसिंग रोलर का बाहरी व्यास φ86 मिमी है।
2) मोटी दीवारों वाला निर्बाध स्टील पाइप, बारीकी से पीस की गई सतह, हार्ड क्रोम लेपित, और शाफ्ट बॉडी की ताकत बढ़ाने के लिए शाफ्ट के सिर में एक कंकड़ है।
3) संतुलन सुधार, सुचारू संचालन।
4) पेपर फीडिंग व्हील एक त्वरित समायोजन तंत्र को अपनाता है, जो सरल और त्वरित संचालित होता है।
मुद्रण चरण स्थिरता
ब्रेकिंग प्रकार की ब्रेक तंत्र, जब इकाई को चरण को समायोजित करने के लिए अलग किया जाता है, तो ब्रेक तंत्र गियर के घूर्णन को सीमित करता है और दांतों की मूल स्थिति को स्थिर रखता है।
अक्षीय समायोजन तंत्र
1) अक्षीय दिशा में ±10 मिमी की नियंत्रण सीमा के साथ एक विद्युत समायोजन तंत्र अपनाया जाता है।
2) टच स्क्रीन स्थिति डेटा प्रदर्शित करती है, जिससे ऑपरेशन अधिक सुविधाजनक, सहज और सटीक हो जाता है।

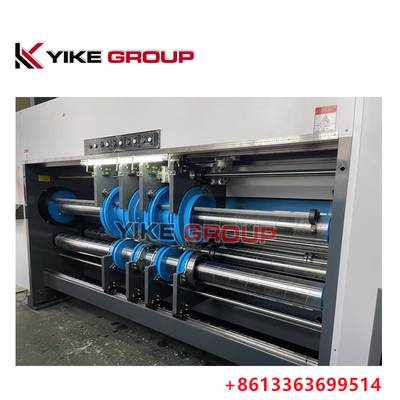

स्लॉटर इकाई
पीरेसिंग व्हील
1) प्रेस करने से पहले प्रि-प्रेस करें, कागज टूटना आसान नहीं है और बॉक्स साफ है।
2) प्रेसिंग व्हील के गैप डायल को मैन्युअल रूप से 2-12 मिमी की समायोजन सीमा के साथ समायोजित किया जाता है। क्रॉस स्लाइडर तंत्र का उपयोग किया जाता है,और ट्रांसमिशन गियर समायोजन के दौरान हमेशा सही जाल स्थिति में है.
स्लॉटिंग चाकू समायोजन तंत्र
1) चाकू की शाफ्ट एक निर्बाध स्टील पाइप है, जिसे दो बार पीस दिया गया है, सतह पर कठोर क्रोम लेपित है, और सुचारू रूप से चलता है।
2) स्लॉट की चौड़ाई 7 मिमी है।
3) मिश्र धातु इस्पात को दांत वाले स्लॉटिंग चाकू से पीसकर गर्मी से इलाज किया जाता है, और कठोरता और कठोरता की गारंटी होती है।
4) मिश्र धातु स्टील को गर्म उपचार और उच्च परिशुद्धता के साथ तेज ब्लेड वाले दो टुकड़े वाले ट्रिमिंग चाकू के साथ पीसा जाता है।
5) स्लॉटिंग पार्ट प्रेस व्हील और स्लॉटिंग चाकू सीट को पीएलसी द्वारा बाएं और दाएं क्षैतिज आंदोलन के लिए नियंत्रित किया जाता है और बटन क्षैतिज आंदोलन सिंक्रोनस समायोजन को नियंत्रित करता है,जो संचालित करने में सरल है और दक्षता में सुधार करता है.
8) स्लॉटिंग चाकू सीट गैप डायल को मैन्युअल रूप से समायोजित किया जाता है, जिसमें 2-12 मिमी की समायोजन सीमा होती है। क्रॉस स्लाइडर तंत्र अपनाया जाता है,और ट्रांसमिशन गियर हमेशा समायोजन के दौरान सही जाल स्थिति सुनिश्चित करता है.
9) इसका प्रयोग दो टुकड़े के कार्डबोर्ड स्लॉटिंग के लिए किया जा सकता है।
स्लॉटिंग यूनिट
डाई-कटिंग यूनिट

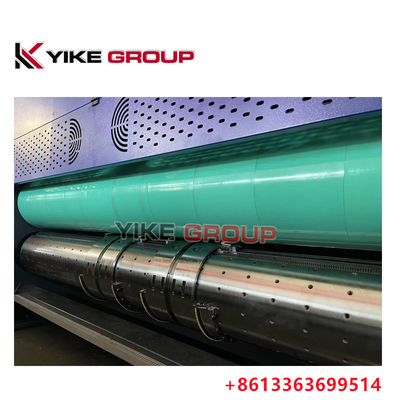

1रबर पैड रोलर और डाई-कटिंग रोलर उच्च गुणवत्ता वाली सामग्री से बने होते हैं, और सतह पीसने के बाद हार्ड क्रोम लेपित होती है।
2परिचालन स्थिरता बढ़ाने के लिए संतुलन सुधार।
3. डाई-कटिंग रोलर और रबर स्वचालित रूप से मोटर-नियंत्रित सनकी उपकरण के माध्यम से बंद कर दिया जाता है जब डाई-कटिंग नहीं,जो मशीन के खाली और सरल संचालन को कम कर सकता है और रबर और मर के सेवा जीवन को बढ़ा सकता है.
4यांत्रिक ट्रांसमिशन रबर को 40 मिमी बाईं ओर और दाईं ओर ले जा सकता है, जिससे रबर रोलर का पहनना समान रूप से वितरित हो सकता है और रबर रोलर की सेवा जीवन में काफी वृद्धि हो सकती है।
53. मरम्मत का चरण इलेक्ट्रिक डिजिटल 360° समायोजन को अपनाता है, जिसे उपकरण चल रहा या बंद होने पर समायोजित किया जा सकता है, और ऑपरेशन सरल और तेज़ है।
6. डाई-कटिंग भाग एक टेम्पलेट के बिना एक डाई-कटिंग चाकू अंगूठी से लैस है। साधारण कार्डबोर्ड को टेम्पलेट बनाने की आवश्यकता नहीं है, टेम्पलेट लागत को बचाता है।डाई-कटिंग चाकू की अंगूठी के क्षैतिज आंदोलन मैन्युअल रूप से समायोजित किया जाता है, और बॉक्स की ऊंचाई के चार चाकू सिंक्रोनस रूप से समायोजित किए जाते हैं, जो संचालित करने के लिए सरल है और दक्षता में सुधार करता है।
