उत्पाद विवरण:
|
| वोल्टेज: | 380V/50HZ, 220v/380v/440v | स्थिति: | नई नालीदार कार्डबोर्ड पेओडक्शन लाइन |
|---|---|---|---|
| बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, ऑनलाइन समर्थन | स्वचालित ग्रेड: | पूरी तरह से स्वचालित |
| प्रयोग: | नालीदार कार्डबोर्ड उत्पादन लाइन | पैकेजिंग प्रकार: | प्लास्टिक की फिल्म |
| हाई लाइट: | नालीदार कार्डबोर्ड मशीनरी,नालीदार पेपरबोर्ड उत्पादन लाइन |
||
उत्पादन लाइन में मुख्य तकनीकी पैरामीटर और आवश्यकताएं

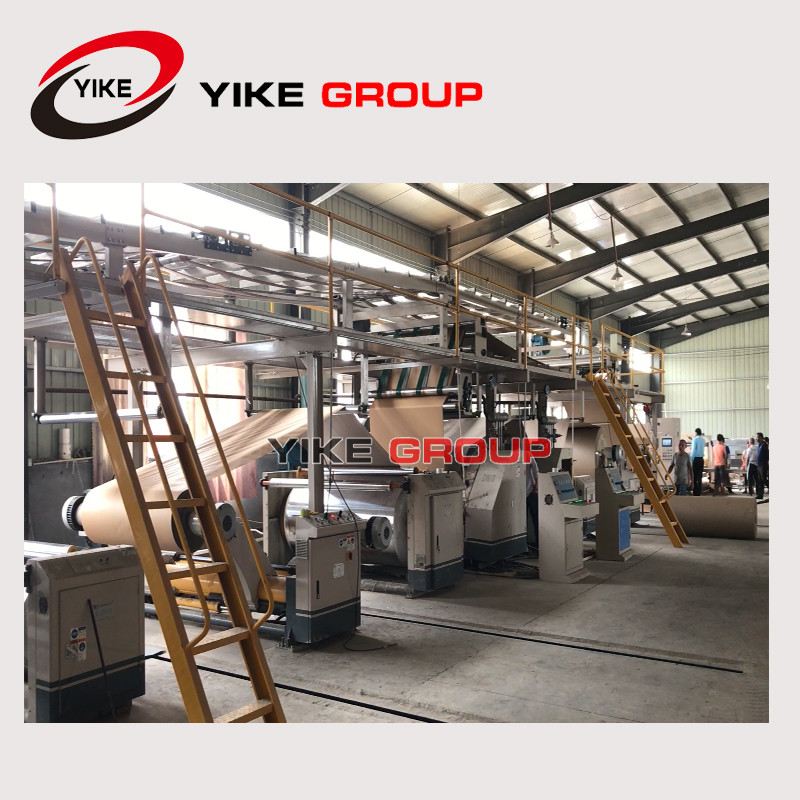

प्रकार: YK150-1800-Ⅱ प्रकार पांच परत नालीदार पेपरबोर्ड उत्पादन लाइन:
| 1 | प्रभावी चौड़ाई | 1800मिमी | 2 | डिजाइन उत्पादन गति | 150मी/मिनट | |||
| 3 | तीन परत काम की गति | 100-140मी/मिनट | 4 | पांच परत काम की गति | 90-130 मीटर / मिनट | |||
| 5 | सात परत काम की गति | ------------------- | 6 | उच्चतम परिवर्तन एकल गति | 100मी/मिनट | |||
| 7 | अनुदैर्ध्य पृथक्करण सटीकता | ± 1 मिमी | 8 | क्रॉस-कटिंग परिशुद्धता | ± 1 मिमी | |||
|
टिप्पणी |
प्राप्त करने के लिए आवश्यक उपरोक्त लक्ष्यों को गति दें: प्रभावी चौड़ाई 1800 मिमी, निम्नलिखित मानकों का पालन करें और कागज के उपकरण की स्थिति 175 ℃ हीटिंग सतह के तापमान को सुनिश्चित करें। | |||||||
| टॉप पेपर इंडेक्स | 100g/㎡--180g/㎡ रिंग क्रश इंडेक्स (Nm/g)≥8 (पानी युक्त 8-10%) | |||||||
| कोर पेपर इंडेक्स | 80g/㎡--160g/㎡ रिंग क्रश इंडेक्स (Nm/g)≥5.5 (पानी युक्त 8-10%) | |||||||
| पेपर इंडेक्स में | 90g/㎡--160g/㎡ रिंग क्रश इंडेक्स (Nm/g)≥6 (पानी युक्त 8-10%) | |||||||
| 9 | बांसुरी संयोजन | |||||||
| 10 | भाप की आवश्यकता | अधिकतम दबाव 16kg/cm2 | सामान्य दबाव10-12 किग्रा/सेमी2 | 4000 किग्रा / घंटा का उपयोग करें | ||||
| 1 1 | बिजली की मांग | AC380V 50Hz 3PH | कुल शक्ति (220 किलोवाट) | रनिंग पावर≈150KW | ||||
| 12 | संपीड़ित हवा | अधिकतम दबाव 9kg/cm2 | सामान्य दबाव4-8kg/cm2 | उपयोग1m3/मिनट | ||||
| 13 | अंतरिक्ष | ≈Lmin70m*Wmin10m*Hmin5m (लेखा परीक्षित प्रदान करने के लिए प्रदाता को वास्तविक ड्राइंग) | ||||||
|
ग्राहक-स्वामित्व वाला अनुभाग
|
|
1, स्टीम हीटिंग सिस्टम: स्टीम बॉयलर प्रेशर के 4000Kg / Hr के साथ प्रस्ताव: 1.25Mpa स्टीम पाइपलाइन।
|
| 2, हवा संपीड़ित मशीन, हवा पाइपलाइन, गोंद संदेश पाइप। |
| 3, बिजली की आपूर्ति, ऑपरेशन पैनल और लाइन पाइप से जुड़े तार। |
| 4, जल स्रोत, पानी की पाइपलाइन, बाल्टी और इतने पर। |
| 5, पानी, बिजली, गैस फ्लश बढ़ते नागरिक नींव। |
|
6, बेस पेपर, कॉर्न स्टार्च (आलू), औद्योगिक उपयोग कास्टिक सोडा, बोरेक्स और अन्य सामग्री के साथ परीक्षण करें।
|
| 7, तेल उपकरण, चिकनाई तेल, हाइड्रोलिक तेल, चिकनाई तेल। |
ZJ-V5B हाइड्रोलिक शाफ्टलेस मिल रोल स्टैंड
संरचनात्मक विशेषता:
★ पेपर क्लैंपिंग को पूरा करने के लिए हाइड्रोलिक ड्राइव को अपनाएं, ढीला करें, माध्यम के लिए निकालें, अनुवाद बाएं और दाएं और अन्य, पेपर उठाने से हाइड्रोलिक ड्राइव को अपनाया जाता है।
★ ब्रेक एडजस्टेबल मल्टीपॉइंट ब्रेकिंग सिस्टम को अपनाता है।
★हर स्टैंड दो सेट पेपर कार से मेल खाता है, और वे एक ही समय में दोनों तरफ पेपर कर सकते हैं
तकनीकी मापदंड:
1, क्लैंपिंग पेपर की सीमा: MAX1800mm MIN1000mm
2, क्लैंपिंग व्यास: MAX￠1500mm MIN￠
350 मिमी 3, कागज धारक का मुख्य शाफ्ट व्यास: ￠240 मिमी
4, गैस स्रोत काम का दबाव (एमपीए): 0.4---0.8 एमपीए:
हाइड्रोलिक सिस्टम पैरामीटर:
3. हाइड्रोलिक सिलेंडर क्लैंपिंग: ￠63 × 1300 मीटर 4. हाइड्रोलिक स्टेशन मोटर पावर: 3 किलोवाट - 380 वी - 50 हर्ट्ज
5. सोलेनॉइड वाल्व वोल्टेज: 220V 50 हर्ट्ज
SF-320E मल्टी-कैसेट सिंगल फेसर
संरचनात्मक विशेषता:
★ मुख्य बांसुरी रोलर: ￠320mm (बांसुरी के अनुसार अलग), दबाव रोलर￠370mm, पहले से गरम रोलर￠400mm।
★ नकारात्मक दबाव प्रकार के डिजाइन का उपयोग करते हुए, कम गर्मी की कमी, कोर पेपर को समान रूप से और नालीदार रोलर की सतह के करीब दबाने में मदद करता है, नालीदार मोल्डिंग को बेहतर बनाता है, दबाव वर्दी, नालीदार का शीर्ष समान और बेहतर गोंद कर सकता है, एकल नालीदार बना सकता है पेपर में परफेक्ट लैमिनेटिंग है।
★ 10 मिनट में जल्दी से रोलर्स बदलें, जबकि इलेक्ट्रिक ट्रॉली लोडिंग के साथ नालीदार रोलर को बदलें, मोटर ड्राइव के साथ नालीदार के पूरे समूह को मशीन में डाल दिया जाता है, मशीन बेस के लिए तय किया जाता है, केवल कुछ बटनों की आवश्यकता होती है जो प्रतिस्थापन को जल्दी और आसानी से पूरा कर सकते हैं .
★ नालीदार रोल हार्ड क्रोम चढ़ाना सतह उपचार पीसने के बाद, हीटिंग से निपटने, 48CRMO उच्च गुणवत्ता वाले मिश्र धातु इस्पात को अपनाने।
नालीदार रोल और प्रेशर रोल उच्च स्थिरता के साथ एयरबैग नियंत्रण प्रणाली को अपनाते हैं, साथ ही साथ वायवीय नियंत्रण बफर प्रभाव के साथ।
इलेक्ट्रिक एडजस्टमेंट, रबर सेप्टम इलेक्ट्रिक डिवाइस के साथ ग्लू वॉल्यूम कंट्रोल, मोटर बंद होने पर ग्लू सिस्टम स्वतंत्र रूप से काम कर सकता है, ग्लू को खत्म होने से रोक सकता है।
★ जंगम प्रकार गोंद इकाई साफ और बनाए रखने के लिए सुविधाजनक है।
आसान ऑपरेशन कंट्रोल सिस्टम, टच स्क्रीन ऑपरेशन इंटरफेस, कलर डिस्प्ले ऑपरेटिंग स्टेटस के साथ ड्राइंग, फंक्शन सिलेक्शन, फॉल्ट इंडिकेशन और पैरामीटर सेटिंग्स आदि इस मशीन को पूरी तरह कार्यात्मक, संचालित करने में आसान, उपयोगकर्ता के अनुकूल प्रदर्शित कर सकते हैं।
आनुपातिक छिड़काव उपकरण के साथ अंतर्निहित प्री-कंडीशनर, कोर पेपर तापमान और नमी को समायोजित करें।
★ मेन, वाइस कॉरगेटिंग और प्रेशर रोलर बेयरिंग का उपयोग उच्च तापमान वाले ग्रीस में किया जाता है ताकि असर वाले जीवन को सुचारू रूप से चलाया जा सके।
तकनीकी मापदंड:
1, प्रभावी चौड़ाई: 1400 मिमी 2, संचालन दिशा: बाएं या दाएं (ग्राहक की सुविधा के अनुसार निर्धारित)
3, डिजाइन गति: 150 मीटर / मिनट 4, तापमान सीमा: 160-200 ℃;
5, वायु स्रोत: 0.4-0.9 एमपीए 6, भाप दबाव: 0.8-1.3 एमपीए
7, नालीदार बांसुरी: (यूवी प्रकार या यूवीवी प्रकार)
रोलर व्यास पैरामीटर:
1, नालीदार रोलर का व्यास: 320mm 2, दबाव रोलर का व्यास: ￠269m
3, गोंद रोलर का व्यास: ￠268mm 4, व्यास डॉक्टर रोलर: ￠153mm
